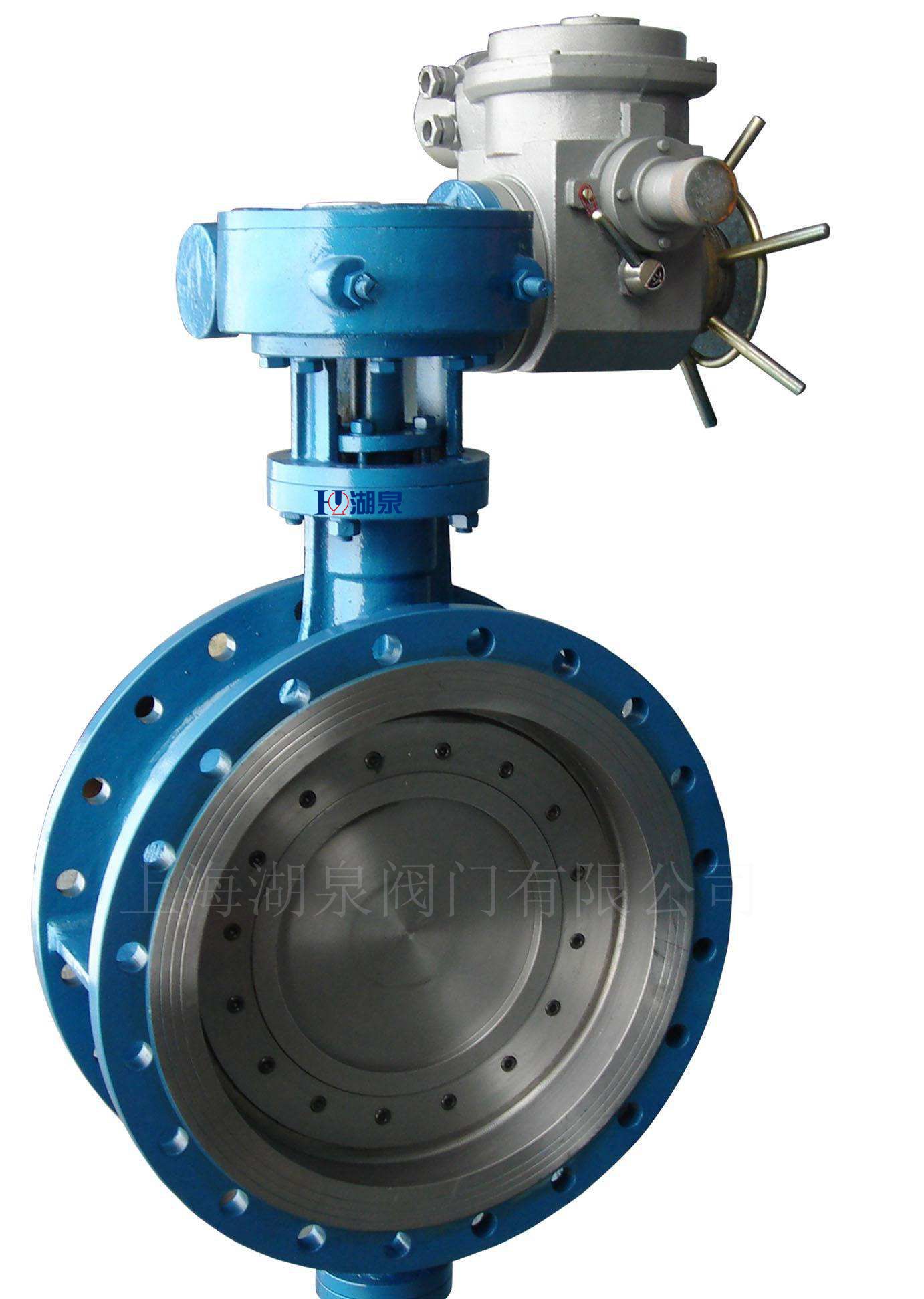

產品名稱：316L不銹鋼電動蝶閥[ 2021-09-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

品牌：上海湖泉閥門有限公司

型號：316L不銹鋼電動蝶閥

開關類型：電動

材質：316不銹鋼

特殊用途：調節

加工定制：否

產地/廠家：上海嘉定

一、316L不銹鋼電動蝶閥產品描述

上海湖泉閥門有限公司316L不銹鋼電動蝶閥采用不銹鋼材質生產制造，主要對管道取到通斷與控制調節的部件，在各種領域都有著使用，在蝶閥的技術上，湖泉閥門不銹鋼蝶閥的密封形式與密封材料是橡膠等材質，使用在各種環境中，316L不銹鋼電動蝶閥與有著相似的特點又有著各自的區別，在介質的溫度上，在相同的壓力下，介質溫度范圍要比不銹鋼的高，各自有著各自的有點，比如溫度高于80度，不同蝶閥是因為它在高溫下穩定可靠，而使用壽命與性能就沒有不銹鋼的好，也就是說，溫度高懸在通蝶閥穩定而溫度在80度下，就使用不銹鋼蝶閥來制作，效果會更好，因為不銹鋼在抗拉抗磨損抗腐蝕有著很強的能力，在材質上使用不銹鋼在使用時間長時，價格上不銹鋼也更廉價。

二、316L不銹鋼電動蝶閥產品技術參數

工作溫度 650～1300℃
使用環境溫度電動執行機構：-10～80℃
閥板轉角 0～90°
伺服放大器：0～45℃
輸入信號DC 0～10mA、4～20mA
環境相對濕度電動執行機構：≤95％
公稱壓力MPa 0.1～0.6
伺服放大器：≤85％
死區 ≤0.8％材料
閥體高溫特種合金鋼
回差 ≤2.5％
閥板高溫特種合金鋼
基本誤差 ±2.5％
軸高溫特種合金鋼
泄漏量 ≤1.5％
填料高溫柔性石墨
電源電壓 220V／50Hz 380V／50Hz
內襯高溫耐火材料

三、316L不銹鋼電動蝶閥主要技術參

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M

公稱壓力	PN(MPa)	0.25	0.6	1	1.6	2.5	4
試驗壓力Ps(MPa)	強度試驗	0.375	0.9	1.5	2.4	3.75	6
	密封試驗	O.275	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	O．5～0.8 MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	一40℃～5 70℃

通徑	英寸	L	H	Ho	A	B	0.6MPaD	D1	D2	1.0 MPaD	D1	D2	1.6 MPaD	D1	D2	KG
50	2	108	63	306	180	200	140	110	88	165	125	99	165	125	99	13
65	21/	112	70	321	180	200	160	130	108	185	145	118	185	145	118	14
80	3	114	83	346	180	200	190	150	124	200	160	132	200	160	132	15.5
100	4	127	105	387	180	200	210	170	144	220	180	156	220	180	156	19.5
125	5	140	115	411	180	200	240	200	174	250	210	184	250	210	184	25.5
150	6	140	137	447	270	280	265	225	199	285	240	211	285	240	211	28.5
200	8	152	164	572	270	280	320	280	254	340	295	266	340	295	266	48
250	10	165	206	646	270	280	375	335	309	395	350	319	405	355	319	69
300	12	178	230	738	380	420	440	395	363	445	400	370	460	410	370	91
350	14	190	248	781	380	420	490	445	413	505	460	429	520	470	429	110
400	16	216	296	877	450	470	540	495	463	565	515	480	580	525	480	140
450	18	222	320	938	480	490	595	550	518	615	565	530	640	585	548	180
500	20	229	343	993	480	490	645	600	568	670	620	582	715	650	609	215
600	24	267	413	1131	480	490	755	705	667	780	725	682	840	770	720	290
700	28	430	478	1476	640	660	860	810	772	895	840	794	910	840	794	560
800	32	470	525	1533	640	660	975	920	878	1015	950	901	1025	950	901	910
900	36	510	585	1655	750	860	1075	1020	978	1115	1050	1001	1125	1050	1001	1500
1000	40	550	640	1765	850	900	1175	1120	1078	1230	1160	1112	1255	1170	1112	1750
1200	48	630	755	1995	850	900	1405	1340	1295	1455	1380	1328	1485	1390	1328	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	1675	1590	1530	1685	1590	1530	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	1915	1820	1750	1930	1820	1750	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	2115	2020	1950	2130	2020	1950	3380
