在廢水處理設施中，閥門被廣泛用于控制介質的流量或者完全截?cái)嘟橘|(zhì)的流動。

        在水處理工程中使用的閥門種類繁多，其中大部分使用定型產品。有防腐要求時則使用化工閥門，如果有特殊要求，則可單獨設計、單獨制造。

        從介質的種類分，廢水處理廠使用的閥門有污水閥門、污泥閥門、清水閥門、氣體閥門、油閥門等。從功能分，有截止閥、流量控制閥、止回閥、安全閥等。從結構分，有閘閥、蝶閥、球閥、旋塞閥、角閥等。閥門最基本的參數有流通直徑和介質工作壓力。

        以下介紹幾種在廢水處理中常用的閥門。

        1．閘閥

        閘閥的流通介質可以是清水、污水、污泥、浮渣，也可以是油或者氣。它的流通直徑一般為50~1000mm，最大工作壓力可大2~4MPa。
閘閥的特點是當閥門全開時通道完全無障礙，所以流體通過問閥時的阻力最小，不會發生纏繞，故適合于在含大量雜質的污水、污泥的管道中使用。但閘閥存在密封面長，易泄露，體積較大等缺點。
閘閥由閥體、閘板(又稱插板)、密封件和啟閉裝置組成。因6-12所示為單閘板閘閥。閘板啟閉方式為往復平動，為了防止泄漏，閘板的兩個平面及兩個側面都必須與閥體形成良好的密封，因此閥體與閘板接觸的一個狹長的縫隙要鑲以用青銅、橡膠或者梳齒形。閘閥的啟閉裝置有明桿與暗桿，有手動、電動或液壓之分。



        2．蝶閥

        蝶閥是廢水處理中使用最廣泛的一種閥門，它的流通介質有污水、清水、活性污泥、曝氣用低壓氣體等。其最大流通直徑可超過2m。圖6—13是一個不銹鋼蝶閥的照片。

        蝶閥由閥體、內襯、蝶板及啟閉機構兒部分組成。閥體—般由鑄鐵制成，特殊的也用不銹鋼及[程塑料等制作，它與管道的連接方式大部分為法蘭盤。內襯的主要作用是實現閥體與蝶板的密封，避免介質與鑄鐵閥體的接觸以及法蘭盤密封。內襯多使用橡膠材料或者尼龍材料制成：不銹鋼蝶閥有不設量?jī)?nèi)襯的。蝶板運動方式為轉動，最大轉動角度為90°。蝶板的材質由介質來決定，有的是加防腐徐層或鍍層的鋼鐵材料，有的是不銹鋼或者鋁合金。蝶板的中心軸固定于閥體上下的兩個滑動地承上。啟閉機構分手動及電動兩種，小型蝶閥可直接用手柄轉動，大一些的要借助蝸桿渦輪減速增力，通徑大于500mm的除了使用蝸輪減速外還要增加齒輪減速和螺旋減速才能使蝶板轉動。

        蝶閥的優點是與其通徑相比體積較小，密封性好。缺點是閥門開啟后，蝶板仍橫在流通管道的中心，會對介質的流動產生阻力，介質中的雜物會在蝶板上造成纏繞。因此在浮渣管道或者介質中含浮渣較多的管道中應避免使用蝶閥。另外在蝶閥閉合時．如蝶板附近有較多泥砂淤積，泥砂會阻礙蝶板再次開啟。

        3．球閥

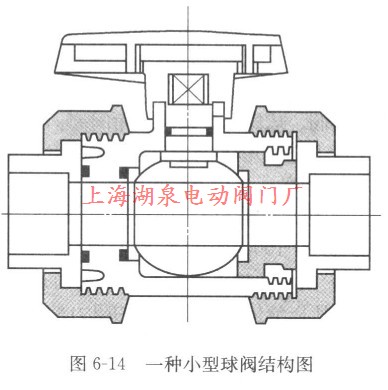

        球閥的特點是閥芯為一球形，中間有一與其通徑相同的通孔，閥門的啟閉方式與蝶閥—樣為閥芯的轉動。當通孔的軸向位置與介質流動的方間平行時，閥門為全開；當通孔的位置與介質流動的方向垂直時，閥門全閉合。因此在介質流通的管道中無任何障礙，即使在關閉時有泥砂淤積也不會阻礙重新開啟。圖6—14是一種小型球閥的結構圖。球閥的密封件好，動作靈活，適應介質廣泛，一些球閥可以承受20MPa的壓力。在污水處理廠，球閥常用在含雜物較多的中小型管道，如污泥、浮淡管道中。另外利用其密封性好、耐壓高的特點，在污泥消化處理系統的沼氣管道上也常常使用球閥。球閥的啟閉入式是轉動，啟閉裝置的形式與蝶閥相似。缺點是與前述兩種閥門相比，相同通徑的球閥的體積、質量要大得多，成本也要高一些。基于這一原因，大于400mm通徑的球閥一般不多見。

        4．錐形泥閥

        錐形泥閥多用于沉淀池或曝氣池他底的排泥，在靜壓式的吸泥機上錐形泥閥則用于控制活件污泥的流量。錐形泥閥的啟閉方式為上下平動，閥板與螺桿相連接，一般采用明桿螺旋、電動或手動啟閉。錐形閥的工作特點是，當介度為0.2時，其流量變化最大。0.2開度時的流量為今外的80％，o．3開度時則盡本上與全并一樣，岡此大部分錐閥最大開度為0.3~0.4。錐形閥的開度是指提升高度與通徑的比值。

        錐形泥閥的閥板與閥體密封處，有的鑲嵌了青銅，有的為橡膠。在一些對密封要求不高或者只需調節流量、不需完全關閉的部位，廣泛使用無鑲嵌的錐閥，如吸泥機上的錐閥就很少使用密封鑲嵌。

        5.止回閥

        在廢水處理廠的水泵底和鼓風機房．往往要苦干臺水泵或者鼓風機并聯工作，才能滿足所需的進水量或送風量。當其中一臺因某種因素停止工作時，管網中的壓力水或空氣會從該臺水泵或鼓風機的出水口或出風口倒流進水束或鼓風機；當全部鼓風機停止運行盾，曝氣池中的水會因池底的壓力通過曝氣頭流進管網甚至鼓風機房。為避免上述情況的出現，在每一臺水泵或者鼓風機的小水門或者出風口安裝一個止凹閥，以防止倒流。

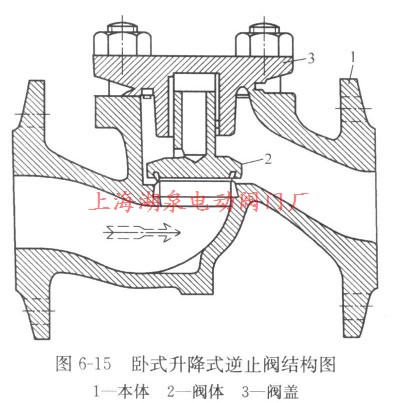

        止回閥又稱逆止閥或者單向閥。它由閥體和一個裝有彈簧的活瓣門組成。圖6-15為臥式升降式逆止閥的結構圖。其工作原理很簡單，當介質正向流動時，活瓣門在介質的沖擊下全部打開：，管道暢通無阻；當介質倒流的情況下，活瓣門在介質的反向壓力下關閉，以阻止倒流的繼續，從而保證了整個管網的正常運行，保護了水泵及鼓風機。止回閥的品種和規格很多，人們根據介質的不同、管道流量或壓力的不同、管道口徑的不同、截?cái)嗄媪魉枰臅r(shí)間不同，使用不同的止回閥，除了升降式止回閥以外，還有旋啟式止回閥、浮球式止回閥、對夾式止回閥等。
