z945T-10Q Dn600電動暗桿楔式閘閥產品說明書
[ 2022-08-23 ]

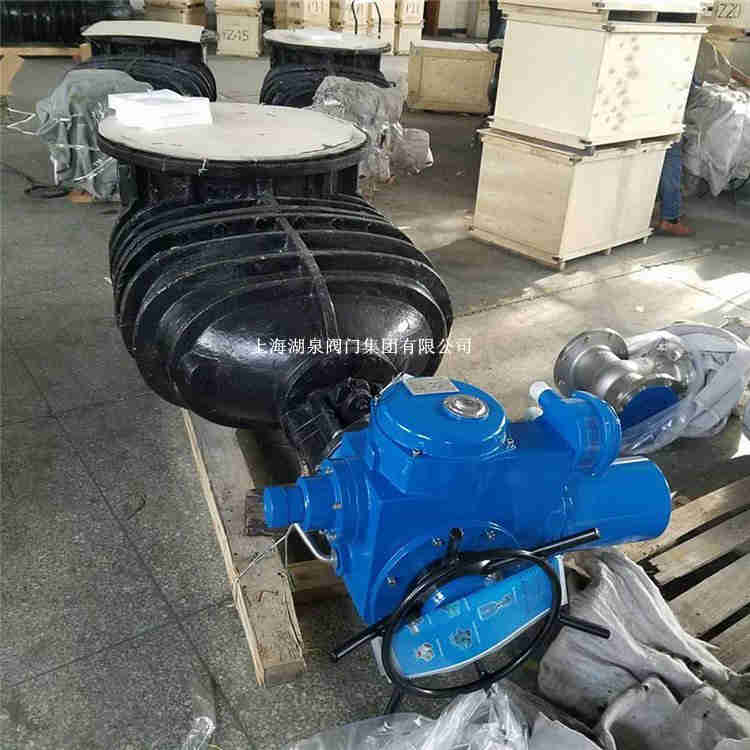

上海湖泉閥門集團有限公司z945T-10Q Dn600電動暗桿楔式閘閥產品說明書，法蘭連接、楔式剛性單閘板，閥座密封面材料為銅合金，生產公稱壓力PN10~PN25，閥體材料為灰鑄鐵或球墨鑄鐵的閘閥。該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。電動暗桿閘閥廣泛應用于排水、供熱、電站、化工、造紙、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。
| 1 | 閥體 | 灰鑄鐵、鑄鋼 |
| 2 | 閘板 | 碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅 |
| 3 | 閥桿 | 碳鋼、不銹鋼、黃銅 |
| 4 | 墊片 | 四氟墊片、金屬石墨墊片 |
| 5 | 大閥蓋 | 灰鑄鐵、鑄鋼 |
| 6 | 小閥蓋 | 灰鑄鐵、鑄鋼 |
| 7 | 填料 | 句四f乙烯、柔性石墨、浸油石棉盤根 |
| 8 | 支架 | 灰鑄鐵、鑄鋼 |
| 9 | 電動執行器 | 殼體(HT200、WCB) |
| 產品型號 | 公稱壓力 （MPa） | 強度試驗（MPa） | 密封試驗（MPa） | 適用溫度 （℃） | 適用介質 |
| Z945T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 蒸氣、水、 |
| Z945W-10 | ≤100 | 油品 |
| 公稱通徑DN(mm) | 主要結構尺寸(mm) | ||||||||||
| L | D | D1 | D2 | z--d | H | H1 | L1 | L2 | Do | ||
| 450 | 330 | 590 | 550 | 518 | 28 | 16----23 | 2318 | 1283 | 394 | 647 | 320 |
| 500 | 350 | 640 | 600 | 568 | 30 | 16---23 | 2423 | 1707 | 394 | 647 | 320 |
| 600 | 390 | 755 | 705 | 670 | 30 | 20—25 | 2563 | 1974 | 394 | 647 | 320 |
| 700 | 430 | 860 | 810 | 775 | 32 | 24—25 | 2967 | 2269 | 394 | 647 | 320 |
| 800 | 470 | 975 | 920 | 880 | 34 | 24—30 | 3383 | 2557 | 446 | 720 | 400 |
| 900 | 510 | 1075 | 1020 | 980 | 36 | 24—30 | 3743 | 2837 | 446 | 720 | 400 |
| 1000 | 550 | 1175 | 1120 | 1080 | 36 | 28---30 | 3993 | 3027 | 446 | 720 | 400 |
| 1200 | 700 | 1375 | 1320 | 1280 | 40 | 32---30 | 4847 | 3714 | 556 | 905 | 500 |
| 1400 | 900 | 1575 | 1520 | 1480 | 44 | 36---30 | 5515 | 4228 | 556 | 905 | 500 |
| 1600 | 1000 | 1785 | 1730 | 1690 | 48 | 40---30 | 6265 | 4768 | 556 | 905 | 500 |
| 1800 | 1500 | 1985 | 1930 | 1890 | 50 | 44---30 | 7216 | 5263 | 556 | 905 | 500 |
| 2000 | 1800 | 2185 | 2130 | 2090 | 54 | 48---30 | 7985 | 6072 | 556 | 905 | 500 |
