閘閥z41w-16c什么意思,怎么選型號

[ 2023-10-17 ]

閘閥z41w-16c什么意思,怎么選型號？“代表的是單閘板閘閥，當閘板上升開啟的時候，閘板會自動下降關閉，主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。其中，Z代表的是閘閥，4代表的是法蘭，1代表的是直通結構，H代表的是合金密封，16代表的是壓力16公斤或1.6MPa，C代表的是閥體材質為碳鋼或鑄鋼。”

閘閥z41w-16c是指一種帶螺旋升降桿和高強度不銹鋼彈簧的閘閥。它具有耐磨、耐腐蝕、密封可靠等特點,被廣泛應用于石油、化工、水處理等領域。那么,如何正確使用和維護這種閘閥呢? Z、閥門種類為閘閥；4、閥門連接方式為法蘭；1、閥門結構形式為明桿楔式剛性單閘板；W、閥門密封材質為本體密封（如銅閥本為銅、不銹鋼閥體為不銹鋼）；-、只是間隔符號，無實際意義；16、閥門公稱壓力為1.6Mpa （PN16）。閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。
電動閥

閥門規格要求

1、閥門的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

2、閥門工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓。

3、閥門制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

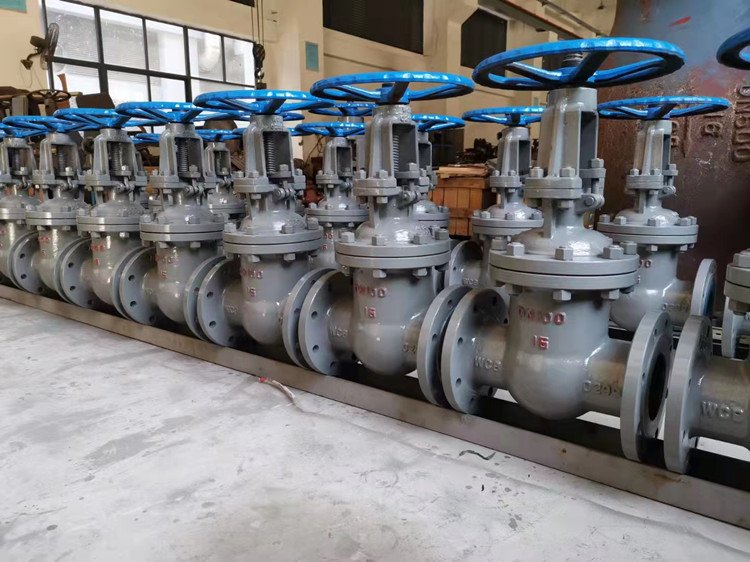

電動閘閥

z41h16c代表的是單閘板閘閥,當閘板上升開啟的時候,閘板會自動下降關閉,主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。Z41W-16楔式閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

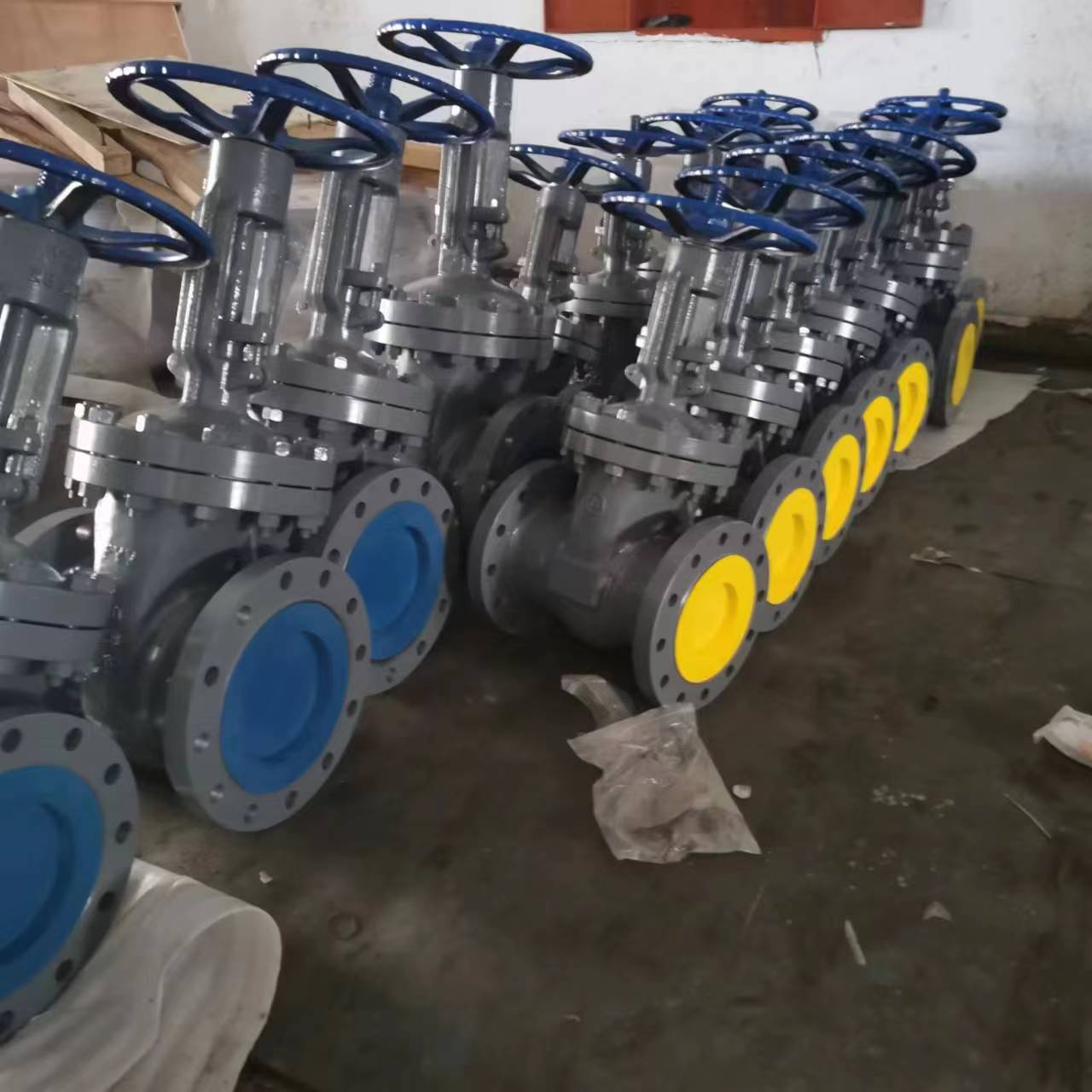

閘閥廠家

Z41W-16楔式閘閥主要零件材料：

零件名稱	閥體材料BodyMaterialCode				PartName
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Body/Bonnet
閘板	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Wedge
閥桿	Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/FlexibleGraphite		聚四氟乙烯/PTFE		Packing
墊片	18-8柔性石墨/18-8FlexibleGraphite				Gasket
螺栓	35/35CrMo	25CrMoV	1Cr18Ni9	1Cr18Ni9	Bolt
適用溫度	-29-425℃	-29-450℃	-40-200℃	-40-200℃	SuitableTemp.
適用介質	水、油品、蒸汽 Water,Oil,Steam	蒸汽、油品 Steam,Oil	硝酸類 NitrcAcid	醋酸類 AceticAcid	SuitableMedium

型號	公稱壓力 PN (MPa)	公稱通徑 DN (mm)	尺寸									重量(Kg)
型號	公稱壓力 PN (MPa)	公稱通徑 DN (mm)	L	D	D1	D2	b	Z-Φd	H	H1	Do	重量(Kg)
Z41H-16C Z41H-16P Z41H-16R	1.6	15	130	95	65	45	14	4-Φ14	175	195	200	4
		20	150	105	75	55	14	4-Φ14	180	205	200	5
		25	160	115	85	65	14	4-Φ14	210	240	220	6
		32	180	135	100	78	16	4-Φ18	210	240	220	7
		40	200	145	110	85	16	4-Φ18	350	425	240	18
		50	250	160	125	100	16	4-Φ18	358	430	240	29
		65	265	180	145	120	18	4-Φ18	373	452	240	33
		80	280	195	160	135	20	8-Φ18	435	530	280	46
		100	300	215	180	155	20	8-Φ18	500	620	320	63
		125	325	245	210	185	22	8-Φ18	614	756	360	108
		150	350	280	240	210	24	8-Φ23	674	845	360	134
		200	400	335	295	265	26	12-Φ23	818	1041	400	192
		250	450	405	355	320	30	12-Φ25	969	1244	450	293
		300	500	460	410	375	30	12-Φ25	1145	1474	560	379
		350	550	520	470	435	34	16-Φ25	1280	1663	640	590
		400	600	580	525	485	36	16-Φ30	1450	1886	720	849
		500	700	705	650	608	44	20-Φ34	1676	2181	720	958
