電動法蘭閘閥技術參數、線路圖及功能
[ 2025-07-08 ]
電動法蘭閘閥技術參數、線路圖及功能為工業自動化系統中的關鍵內容，其應用廣泛，涵蓋水處理、化工、石油等多個領域。本文將圍繞其核心特點展開分析。

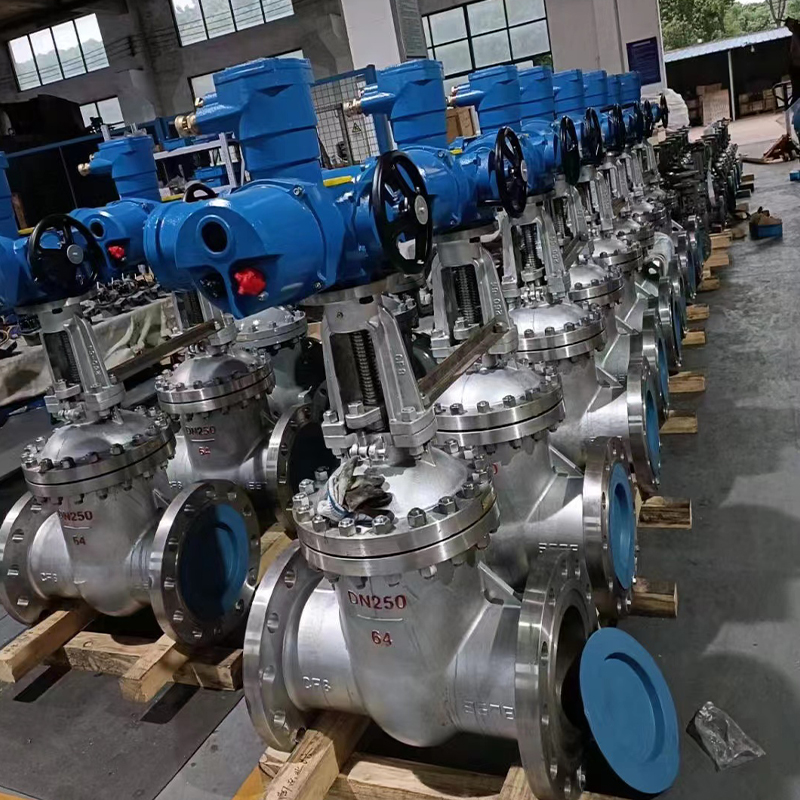

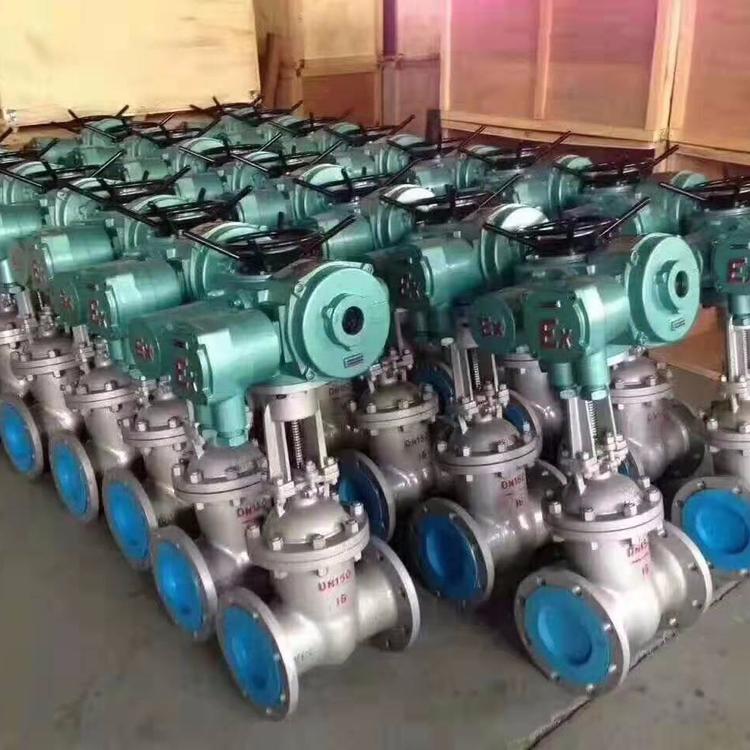

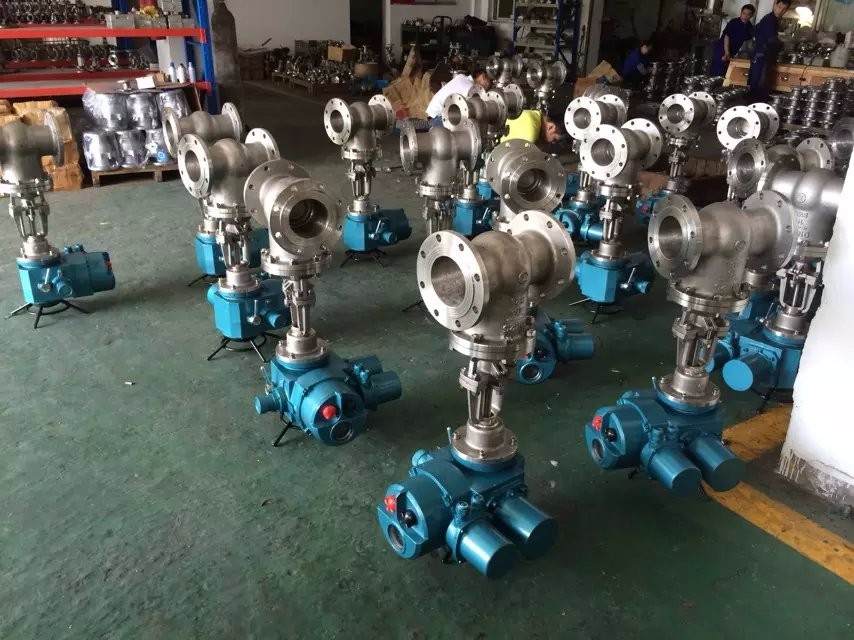

從技術參數方面來看，電動法蘭閘閥主要由閥體、閥桿、閘板及電動執行機構組成。其公稱通徑通常在DN20至DN1200之間，適用于公稱壓力范圍PN1.0至PN6.4 MPa。閥體材料以耐腐蝕性能良好的鑄鐵、碳鋼、不銹鋼為主，根據介質及工況的不同可作出特殊選擇。密封形式主要分為軟密封和硬密封兩大類，密封性能穩定且耐用。溫度適應范圍廣泛，可承受-29℃至425℃的溫差，特殊型號可達更高溫度。驅動電機通常采用AC220V或AC380V電源，部分設備支持DC電源輸入，額定功率在幾十瓦至幾千瓦不等。
電動法蘭閘閥的線路圖設計著重于接線的簡潔性和安全性。電機端子需與控制系統的接線圖保持一致，常規線路包括電源輸入端、信號反饋端及控制回路。控制信號多為4-20mA或0-10V模擬信號，部分高端型號支持數字通信接口如Modbus或Profibus協議，以實現遠程控制與實時監測。此外，線路圖通常標注有應急手動操作說明，以便設備在斷電或故障情況下，仍能維持基本功能操作。
在功能上，電動法蘭閘閥的優勢體現在其自動化控制的精確性和可靠性。它能夠根據控制系統下達的指令，快速、平穩地完成啟閉動作，并可通過反饋信號監測實時開度狀態。此外，電動閘閥還具備過載保護、防水防塵等特性，以適應復雜工況環境。在遠程控制系統中，其執行機構與上位機聯動，可實現集中監控和維護管理，大幅提升工作效率。
綜上所述，電動法蘭閘閥憑借其穩定的性能和出色的自動化控制能力，已成為工業領域不可或缺的關鍵設備。科學合理的選型與安裝設計，將為系統運行的穩定性和效率提供強有力保障。
