閥門電動執行機構常見故障分析處理：

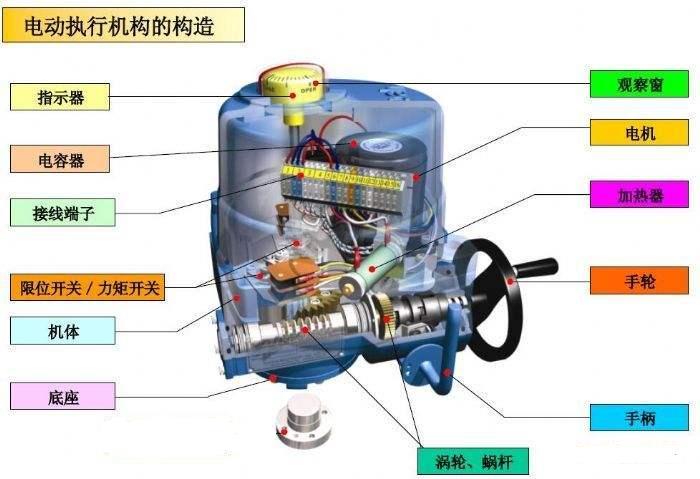

電動執行機構主要由電源板、主板、行程檢測裝置、力矩測量裝置、交流接觸器或變頻器、電機、減速機構成，電動執行機構利用小型電機驅動一級減速機構蝸輪蝸桿，向閥門可以輸出多回轉運動、角行程運動、直行程運動，電動執行機構的運動輸出形式由所控制的閥門特性決定。

如果所控制的閥門所需的工作力矩特別大，如大于2000 NM,通常再增加二級減速箱，電動執行機構直接驅動二級減速箱，再由二級減速箱驅動閥門運動；電動執行機構的保護通常有閥位保護、力矩保護、電機過熱保護、電機失速保護、控制單元故障保護、電源故障保護等，對于故障的處理應根據電動執行機構的報警信息有針對性的進行。

1、電動執行機構閥位丟失

電池電源丟失

采用增量編碼器計量行程時，執行機構必須有電池作為輔助電源，交流電源消失，電動執行機構閥位的變化仍舊能夠被增量編碼器檢測到，電動執行機構的全開位、全關位不會發生變化，如果交流電源消失，電池電源被耗盡，當電動執行機構實際閥位發生變化時，增量編碼器無法檢測到閥位的變化，導致閥位丟失，再次恢復交流電源時，部分廠家的產品默認閥位在50%；

現在有些使用增量編碼器的生產廠家，在硬件上作了改進，增加電容回路，在交流電源消失時，利用電容儲存電能將閥位保存，但電動執行機構在無電池供電時，不能手動操作，否則閥位仍舊會丟失。因而在電池電量低時，及時更換電池。

硬件損壞

電動執行機構編碼器斷線，編碼器輸入電壓過低，行程傳動裝置齒輪損壞，編碼器電路板腐蝕，主板行程檢測和儲存元件損壞，均能夠?qū)е麻y位異常變化或丟失，在處理時，確認編碼器輸入電壓正常前提下，用更換主板或更換行程編碼器，逐一進行排除。

2、電動執行機構力矩故障

力矩保護拒動

測量電動執行機構輸出力矩，主要有機械式保護開關、電機電流電壓功率測量計算轉矩、傳感器式保護裝置之分：機械式力矩保護開關在2000年之前使用較多，屬于一種過渡產品，現在一些低端電動執行機構仍然使用，該種力矩保護開關僅能夠提供開關量，用于力矩保護，不能提供過程力矩實時數據，測量誤差較大；

利用電機電流電壓及電流電壓之間的相角計算轉矩，需要軟件程序來實現；傳感器式力矩保護裝置，是將電動執行機構一級蝸桿的軸向形變與壓力傳感器組合起來，將壓力傳感器輸出的電壓經電路板放大，再將該信號輸入至控制主板，便可得到電動執行機構實時力矩?cái)?shù)值。

力矩保護拒動主要表現在執行機構交流電源跳閘、電動執行機構蝸輪蝸桿嚴重磨損、門桿彎曲變形、甚至電動執行機構與閥門連接螺絲扭斷，應重新設定力矩保護值，并用力矩校驗臺進行校驗。在閥門力矩選擇時，既要保證執行機構可靠開關閥門，又要求電動執行機構力矩不能超過閥門門桿所能承受的最大力矩，在參數設置時有一定困難，

因?yàn)槊糠N閥門門桿所能承受的最大扭矩，往往不容易獲得，電動執行機構使用廠家常常根據經驗進行力矩參數設置，先設定較小力矩保護值，如果力矩保護動作，再將力矩保護參數設定適當增加，直至閥門在冷態能夠正常打開和關閉，熱態如果力矩保護動作，繼續適當增大力矩保護值，保證閥門在熱態能夠正常打開和關閉。

力矩保護誤動

在電動執行機構手動操作較輕的情況下，出現過力矩保護動作，排除力矩保護值設定過小后，對于智能型電動執行機構，觀察液晶屏力矩?cái)?shù)值提示或指示燈顯示過力矩信息，通過向相反的方向轉動，則原方向過力矩信號應消失。否則應更換主板或力矩檢測裝置，逐一排除。

對于機械式力矩檢測裝置，將電機執行機構向相反的方向轉動，檢查力矩開關應該斷開，否則，應更換力矩保護開關；對于已將力矩保戶設定至最大值，仍出現過力矩，則應考慮電動執行機構是否力矩選型過小。

3、電動執行機構電機轉動，執行機構輸出軸不轉動的具體原因

1. 電動執行機構嚙合在手動側，電動執行機構電機轉動后，切換裝置未能?chē)Ш现岭姍C(jī)側，導致電機空轉。

2. 電動執行機構所帶動的蝸輪蝸桿出現磨損打滑，導致電機空轉，執行機構輸出主軸不轉動。

3. 電機電源線三相有一相接觸不可靠，導致電機時轉時不轉。

對于電動執行機構電機空轉，判斷電源無故障后，必須打開電動執行機構一級蝸輪蝸桿箱，檢查蝸輪蝸桿磨損情況，如果磨損嚴重，只能返廠修復，或更換新的電動執行機構；切換裝置故障，根據不同電動執行機構切換裝置工作原理，一般可以在現場修復。

4、電動執行機構電機過熱故障的原因

• 電動執行機構頻繁操作，導致電機真實過熱，引發保護動作。

• 熱電阻型測溫元件斷線或接線端子接觸不良，誤發電機過熱信號。

• 電機轉子軸承損壞無法轉動，由電機堵轉引起電機過熱。

對于電機軸承損壞，應更換軸承；測溫元件損壞時，則應更換電機，因?yàn)閱为?dú)更換測溫元件需拆開定子線圈，代價過大，費用足夠購買一臺新的功率數百瓦電機。

5、電動執行機構就地、遠方均無法操作的原因

• 電源板故障，電源板向主板提供控制電源，如果電源板故障，有可能導致遠方就地均無法操作。

• 主板故障，可能導致控制指令無法執行。

• 電源故障，電動裝置檢測到電源缺相或無電源，電動執行機構無法操作。

對于此類故障，只能用更換主板、電源板逐一排除，因?yàn)槭褂脠?chǎng)所，一般不具備對電路板進行測試的條件。

6、電動執行機構無全開全關反饋的原因

• 終端位置繼電器故障，不能可靠閉合或打開。

• 繼電器設置不正確。

• 主板故障。

處理時，先進行終端位置設置檢查，確保設置正確；對于繼電器故障，如果位置繼電器獨立安裝，則更換位置繼電器；如果位置繼電器與主板焊接在一起，則更換主板。
